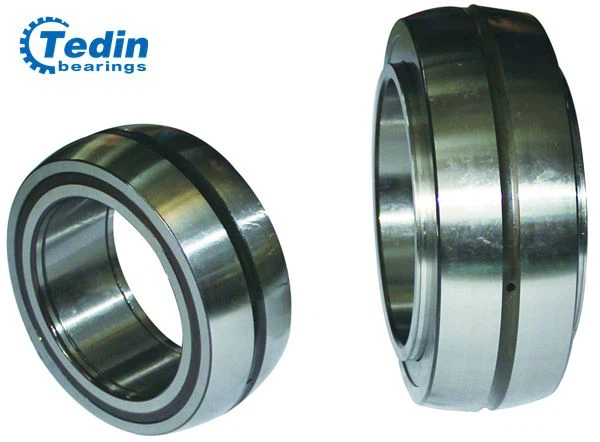

Rodamientos de rodillos cilíndricos esféricos de complemento completo
(Serie SL05 y serie SL06)
Los rodamientos esféricos de rodillos cilíndricos de complemento completo (series SL05 y SL06) son rodamientos de rodillos cilíndricos de dos hileras con un anillo exterior esférico.
Fila doblerodillo cilíndrico completoaspectos:
Los rodamientos de rodillos cilíndricos de doble hilera de complemento completo se suministran con una ranura de lubricación con orificios en el anillo exterior, lo que permite un acceso de lubricación completo al espacio de rodadura de cada hilera de rodillos cilíndricos. El anillo interior del diseño NNC, NNCL y NNCF tiene tres bridas de guía para garantizar la precisión de guía de los rodillos cilíndricos. Se diferencian por el número de bridas de guía y anillos elásticos en el anillo exterior. Estos componentes evitan que los elementos rodantes se caigan.
NNFserie:EquivalenteTipo INASL04serie
- Anillo exterior único con pestaña central.
-2 anillos interiores idénticos unidos con resorte metálico.
- Un aceite ranuras y agujeros en ambos anillos.
-PP: Sellado y lubricado.
-2NR: 2 anillos elásticos.
-Cojinete de localización.
Serie NNC: Serie INA equivalente al tipo SL01
-Dos anillos exteriores con brida integral.
-Anillo interior con 3 bridas.
- Una ranura de aceite y agujeros en el anillo exterior.
-Cojinete de localización.
Serie NNCF: Serie INA equivalente al tipo SL1850
-Anillo exterior único con una brida.
-Anillo exterior ubicado con un anillo de resorte.
-Anillo interior con 3 bridas.
- Una ranura de aceite y agujeros en el anillo exterior.
-Rodamiento de localización semi.
Serie NNCL: Serie INA equivalente al tipo SL02
-Aro exterior único sin brida.
-Anillo exterior situado con muelle central.
-Anillo interior con 3 bridas.
- Una ranura de aceite y agujeros en el anillo exterior.
-Cojinete no fijo
Series UNNC y UNNCL: Serie INA equivalente SL05 y SL06
| Rodamientos de rodillos cilíndricos de complemento completo esféricos (series SL05, SL06) | |||||||||
| Rodamiento de localización | Cojinetes no ubicados | Dimensiones (mm) | Dimensiones de instalación d1 | Peso (kilogramo) | |||||
| d | K diámetro de la bola | B/C | B1 | rs | S1 | ||||
| SL05016E | 80 | 120 | 45 | 1.1 | 94 | 1.7 | |||
| SL06016E | 80 | 120 | 45 | 55 | 1.1 | 2.5 | 88 | 1.8 | |
| SL05018E | 90 | 140 | 50 | 1.5 | 106 | 2.8 | |||
| SL06018E | 90 | 140 | 50 | 60 | 1.5 | 2.5 | 100 | 2.95 | |
| SL05020E | 100 | 150 | 55 | 1.5 | 116 | 3.3 | |||
| SL06020E | 100 | 150 | 55 | 65 | 1.5 | 2.5 | 110 | 3.45 | |
| SL05022E | 110 | 170 | 60 | 2 | 130 | 4.9 | |||
| SL06022E | 110 | 170 | 60 | 75 | 2 | 5 | 124 | 5.2 | |
| SL05024E | 120 | 180 | 60 | 2 | 138 | 5.2 | |||
| SL06024E | 120 | 180 | 60 | 75 | 2 | 5 | 132 | 5.5 | |
| SL05026E | 130 | 200 | 65 | 2 | 154 | 7.4 | |||
| SL06026E | 130 | 200 | 65 | 80 | 2 | 5 | 146 | 7.8 | |
| SL05028E | 140 | 210 | 70 | 2 | 160 | 8.2 | |||
| SL06028E | 140 | 210 | 70 | 85 | 2 | 5 | 152 | 8.55 | |
| SL05030E | 150 | 225 | 75 | 2.1 | 175 | 10 | |||
| SL06030E | 150 | 225 | 75 | 90 | 2.1 | 5 | 166 | 10.5 | |
| SL05032E | 160 | 240 | 90 | 2.1 | 184 | 13.7 | |||
| SL06032E | 160 | 240 | 90 | 110 | 2.1 | 7.5 | 175 | 14.3 | |
| SL05034E | 170 | 260 | 95 | 2.1 | 196 | 17.4 | |||
| SL06034E | 170 | 260 | 95 | 115 | 2.1 | 7.5 | 186 | 18.1 | |
| SL05036E | 180 | 280 | 100 | 2.1 | 210 | 22.1 | |||
| SL06036 E | 180 | 280 | 100 | 120 | 2.1 | 7.5 | 200 | 23 | |
| SL05038 E | 190 | 290 | 110 | 2.1 | 222 | 25.1 | |||
| SL06038 E | 190 | 290 | 110 | 135 | 2.1 | 10 | 212 | 26.5 | |
| SL05040 E | 200 | 310 | 115 | 2.1 | 234 | 30.5 | |||
| SL06040 E | 200 | 310 | 115 | 140 | 2.1 | 10 | 222 | 32 | |
| SL05044 E | 220 | 340 | 125 | 3 | 262 | 40 | |||
| SL06044 E | 220 | 340 | 125 | 150 | 3 | 10 | 248 | 42 | |
| SL05048 E | 240 | 360 | 130 | 3 | 278 | 44 | |||
| SL06048 E | 240 | 360 | 130 | 155 | 3 | 10 | 266 | 46 | |
