Descripción

Parámetros técnicos

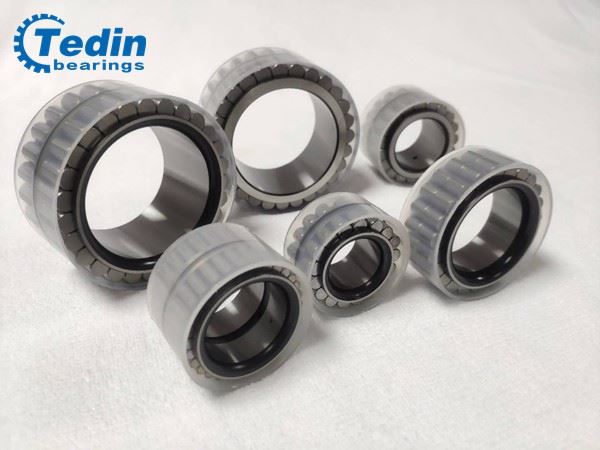

RSL series full complement roller bearings 1

Los rodamientos de rodillos cilíndricos de complemento completo de la serie RSL se pueden dividir en diseños de fila única y doble sin anillo exterior:

una hilera: serie RSL18 / 22/23 rodamientos de rodillos cilíndricos de complemento completo;

doble hilera: rodamientos de rodillos cilíndricos de complemento completo serie RSL1850;

Aplicación: grandes cajas de cambios, reductores.

Los rodillos de los rodamientos de rodillos cilíndricos son componentes clave. Su geometría, el llamado perfil de curva logarítmica, proporciona una distribución óptima de la tensión en las zonas de contacto del rodamiento. Su acabado superficial maximiza la formación de la película lubricante y optimiza el movimiento de rodadura de los rodillos. Los beneficios derivados de esto en comparación con los diseños tradicionales incluyen una mayor confiabilidad operativa y una mayor insensibilidad a la desalineación.

Ventaja de Tedin GG:

1.Precio competitivo con pronta entrega;
2. Fabricación OEM disponible;
3.Embalaje adecuado según los requisitos del cliente GG;
4.Gran cantidad en stock;

5.muestra gratuita disponible;

SERIE RSL18 (Fila única)
Articulo	d （mm）	Dr （mm）	B （mm）	Peso (kilogramo)
RSL183004	20	36	16	0.062
RSL182204	20	41	18	0.1
RSL183005	25	42	16	0.078
RSL182205	25	46	18	0.116
RSL182305	25	53	24	0.21
RSL183006	30	49	19	0.12
RSL182206	30	55	20	0.185
RSL182306	30	62	27	0.33
RSL183007	35	55	20	0.15
RSL182207	35	63	23	0.265
RSL182307	35	72	31	0.5
RSL183008	40	61	21	0.188
RSL182208	40	70	23	0.328
RSL182308	40	83	33	0.74
RSL183009	45	66	23	0.22
RSL182209	45	74	23	0.33
RSL182309	45	88	36	0.82
RSL183010	50	72	23	0.247
RSL182210	50	81	23	0.4
RSL182310	50	98	40	1.18
RSL183011	55	83	26	0.402
RSL182211	55	88	25	0.528
RSL182311	55	109	43	1.55
RSL183012	60	86	26	0.425
RSL182212	60	99	28	0.755
RSL182312	60	115	46	1.8
RSL183013	65	93	26	0.492
RSL182213	65	106	31	0.935
RSL182313	65	126	48	2.37
RSL183014	70	100	30	0.597
RSL182214	70	111	31	0.982
RSL182314	70	132	51	2.64
RSL183015	75	107	30	0.724
RSL182215	75	115	31	1.03
RSL182315	75	143	55	3.44
RSL183016	80	116	34	0.948
RSL182216	80	125	33	1.33
RSL182316	80	154	58	4.35
RSL183017	85	121	34	0.993
RSL182217	85	133	36	1.61
RSL182317	85	163	60	5
RSL183018	90	130	37	1.28
RSL182218	90	140	40	1.96
RSL182318	90	165	64	5.17
RSL182319	95	174	67	6.03
RSL183020	100	139	37	1.38
RSL182220	100	162	46	3.35
RSL182320	100	187	73	7.7
RSL183022	110	156	45	2.09
RSL182222	110	177	53	4.22
RSL182322	110	218	80	10.31
RSL183024	120	167	46	2.41
RSL182224	120	192	58	5.57
RSL182324	120	231	86	17.04
RSL183026	130	183	52	3.45
RSL182226	130	207	64	7.5
RSL183028	140	197	53	4.22
RSL182228	140	221	68	9.2
RSL183030	150	206	56	5.81
RSL182230	150	236	73	11
RSL183032	160	224	60	7.02
RSL182232	160	266	80	16.7
RSL183034	170	242	67	8.21
RSL182234	170	281	86	19.8
RSL183036	180	260	74	11.3
RSL182236	180	293	86	21.3
RSL183038	190	269	75	11.9
RSL182238	190	310	92	25.1
RSL183040	200	287	82	15.2
RSL182240	200	318	98	26.4

SERIE RSL1850 (filas dobles)
Articulo	d （mm）	Dr （mm）	B （mm）	Peso (kilogramo)
RSL185004	20	36	30	0.12
RSL185005	25	42	30	0.144
RSL185006	30	49	34	0.27
RSL185007	35	55	36	0.28
RSL185008	40	61	38	0.349
RSL185009	45	66	40	0.4
RSL185010	50	72	40	0.46
RSL185011	55	83	46	0.86
RSL185012	60	86	46	0.895
RSL185013	65	93	46	0.94
RSL185014	70	100	54	1.12
RSL185015	75	107	54	1.35
RSL185016	80	116	60	1.8
RSL185017	85	121	60	1.85
RSL185018	90	130	67	2.6
RSL185020	100	139	67	2.6
RSL185022	110	156	80	3.95
RSL185024	120	167	80	4.52
RSL185026	130	183	95	6.7
RSL185028	140	197	95	7.914
RSL185030	150	206	100	8.215
RSL185032	160	224	109	11.09
RSL185034	170	242	122	15.6
RSL185036	180	260	136	20.45
RSL185038	190	269	136	21.2
RSL185040	200	287	150	27.4
