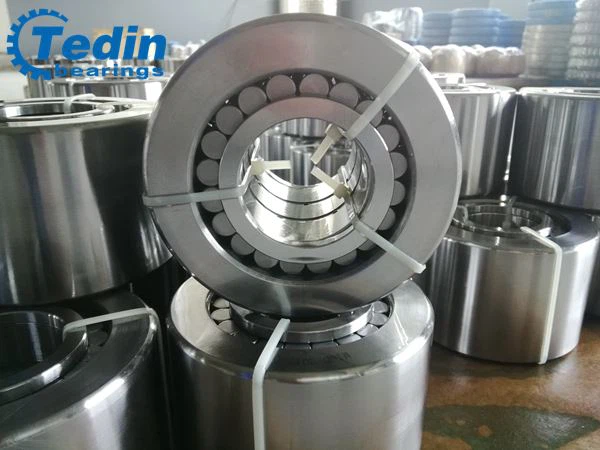

Cojinete de rodillo de respaldo NNCF112684
(Rodamiento de rodillos cilíndricos de complemento completo de tres hileras)
El rodamiento de rodillo de respaldo NNCF112684 es un tipo de rodamiento de rodillos cilíndricos de tres hileras, complemento completo, sin jaula, pero con un anillo de retención externo y un anillo de retención central.
Tipo de rodamiento: rodamiento de rodillos cilíndricos de tres hileras (complemento completo) NNCF112684;
Aplicación: molinos de rodillos múltiples, rodamiento de rodillo de respaldo (rodamiento de respaldo)
Diámetro interior: 55 mm
Diámetro exterior: 130 mm
Altura: 84 mm
Anillo interior: 1 pieza
Anillo exterior: 1 pieza
Anillo de retención medio: 2 piezas
Anillo de retención externo: 2 piezas
Rodillo: rodillo cilíndrico, 3 filas
Clasificación: 6 piezas en un grupo
Precisión: ISO P4
Nota: La variación entre dos cojinetes uno al lado del otro en el eje no debe exceder 0.003. La variación de las alturas de la sección del rodamiento no debe exceder 0,004 en el eje.
El rodamiento de rodillos de respaldo es un rodamiento con un anillo exterior de paredes particularmente gruesas. Se monta sobre un eje fijo como rodillo de apoyo en grupos. La presión sobre el rodillo de trabajo se transfiere al rodillo de soporte a través del rodillo intermedio y se transmite al marco a través del sistema de silla. Generalmente se utiliza en equipos de laminación en frío de varios rodillos, pero también se puede utilizar en otras ocasiones, como en la máquina enderezadora.
El rodamiento de respaldo es un rodamiento de rodillos cilíndricos de varias hileras, y la precisión requerida por el rodamiento en sí es muy alta, especialmente la altura de la sección transversal (valor T) desde el diámetro interno hasta el diámetro externo después de eliminar el juego radial es particularmente importante. Control dentro de 0,005 mm, por lo que la precisión de las piezas del rodamiento debe ser muy alta.
Los rodamientos de rodillos de respaldo (rodamientos de respaldo) están diseñados en una variedad de formas estructurales para adaptarse a condiciones de trabajo específicas. Su forma estructural principal son los rodamientos de rodillos cilíndricos de doble o triple hilera, con jaula o complemento completo (sin jaula). Algunos tipos de cojinetes de respaldo tienen sellos sin contacto en ambos lados. En comparación con los rodamientos de rodillos de respaldo con nervaduras y nervaduras móviles en el aro exterior, las ventajas de los rodamientos de rodillos de apoyo sin nervaduras y las nervaduras móviles en el aro exterior son fáciles de configurar y tienen una alta capacidad de carga radial. Sin embargo, debido a que este tipo de rodamiento de rodillo de respaldo no puede soportar la carga axial por sí mismo, es necesario usar arandelas de empuje de cobre o de plástico de ingeniería para soportar la cara del extremo del anillo exterior, y la arandela se instala entre la cara del extremo del anillo exterior y la montura.
