Espacio libre, también conocido como espacio libre interno, es el movimiento relativo posible entre los anillos internos y externos de un rodamiento antes de que se monte en un eje o en una carcasa. Es un parámetro vital que afecta significativamente el rendimiento operativo y la longevidad de los rodamientos. Dependiendo de la dirección del movimiento, el espacio libre se clasifica comoespacio radialoseparación axial. Cuando el rodamiento está en servicio, esta autorización se conoce comoautorización operativa.
1. Importancia del espacio libre de cojinete adecuado
La autorización operativa de un rodamiento influye directamente en varios aspectos de rendimiento, que incluyen:
Precisión de rotación
Vida de fatiga rodante
Generación de calor
Niveles de ruido y vibración
La autorización inadecuada puede conducir a problemas importantes:
Espacio libre excesivoResulta en menos elementos rodantes que comparten la carga, lo que aumenta la carga en elementos individuales, degrada la precisión rotacional, eleva los niveles de vibración y acorta la vida útil.
Espacio libre insuficienteAumenta la fricción y la temperatura de funcionamiento, acelera el desgaste y, en casos severos, puede hacer que el rodamiento se apodere durante la operación.
Por lo tanto, el ajuste preciso y el control del aclaramiento del rodamiento durante el ensamblaje son esenciales.

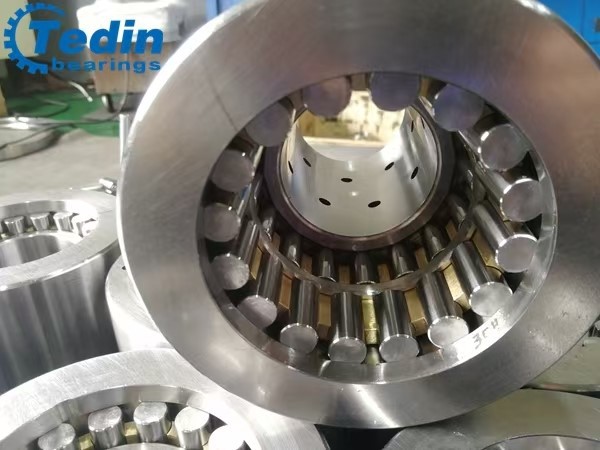

Rodamiento de rodillos cilíndricos: utilizado para molinos
Rodamientos de molino de varillas
Rodamientos de molinos
Rodillos de molino
2. Clasificaciones radiales de liquidación interna
Los rodamientos se fabrican con varias clases de aclaramiento interno, generalmente clasificados de la siguiente manera (valores en micrómetros para rodamientos cilíndricos):
| Clase de liquidación | Min (μm) | Max (μm) |
|---|---|---|
| C2 (menos de lo normal) | 10 | 95 |
| C0 (normal) | 20 | 145 |
| C3 (mayor de lo normal) | 35 | 390 |
| C4 | 45 | 470 |
| C5 | 60 | 570 |
Otras anotaciones:
C1- más estricto que C2
CN- Estándar (a menudo omitido en nombrar)
MC3-Aparte radial estándar para rodamientos de bolas en miniatura y de tamaño pequeño
MC1 - MC6- Clases de autorización radial para rodamientos en miniatura, que van desde más estrictos (MC1) hasta más suelto (MC6)
Para rodamientos de rodillos cilíndricos:
CC1 a CC5- Progresión similar como se indicó anteriormente, conCC3típicamente considerado estándar.
Autorizaciones especiales comoCENTÍMETRO(utilizado en aplicaciones de motor eléctrico) yConnecticutTambién existen para tipos de rodamiento específicos.
3. Seleccionar el espacio libre de cojinete correcto
Seleccionar la autorización apropiada depende de varios factores:
Tipo de aplicación(por ejemplo, motores eléctricos, husillos de la máquina herramienta)
Temperatura y velocidad de funcionamiento
Tipo de carga y dirección
Condiciones de lubricación
Sensibilidad de ruido y vibración
Pautas generales:
Aplicaciones de alta velocidad, alta temperatura o de baja fricción → Liquidación más grande (por ejemplo, C3, C4)
Aplicaciones de precisión (por ejemplo, husillos) → Liquidación más pequeña (p. Ej., C1, C2)
Rodamientos con eje apretado esperado y accesorios de carcasa → Liquidación inicial más grande para desplazar reducciones inducidas por ajuste
Nota: Elautorización operativaDespués de que el montaje suele ser más pequeño que el espacio libre desmontado original debido a los ajustes de interferencia y la expansión térmica.
4. Técnicas de ajuste para el espacio libre de rodamiento
Ajustar el espacio libre del rodamiento es crucial durante el ensamblaje para garantizar un rendimiento óptimo. Hay dos enfoques principales:
A. Ajuste mecánico
Uso decuña, ajuste de nueces, oanillos espaciadores
Ajuste de precisión y alineación
Adecuado para la mayoría de los conjuntos de rodamientos de rodillos estándar y cónicos
B. Ajuste de precarga
Aplicación de la fuerza axial para eliminar el espacio libre por completo
Utilizado cuando se requiere una alta rigidez o precisión de posicionamiento
Se puede aplicar a través de resortes o sistemas de precarga roscados
5. Ejemplos prácticos de ajuste
Rodamientos de revistas cilíndricas y elípticas:
Espacio libreAjuste: raspe manualmente la superficie o agregue cuñas a las líneas divididas, luego la máquina y raspe.
Liquidación superiorAjuste: igual que el anterior.
Rodamientos de múltiples arasos fijos:
No se recomienda para raspar o ajuste manual de espacio libre.
Reemplace con un cojinete nuevo si el espacio libre no está dentro de la especificación.
Rodamientos de almohadilla inclinada:
Las almohadillas no deben ser raspadas.
El espacio libre se ajusta agregando cuñas de acero inoxidable detrás de las almohadillas o alterando el grosor de los bloques de soporte.
La variación de espesor entre las almohadillas en un conjunto debe estar dentro de 0.01 mm.
Rodamientos de rodillos cónicos:
Verifique la alineación: el eje debe ser horizontal y los anillos de los rodamientos perpendiculares.
Gire el eje para observar el movimiento del elemento rodante:
4–5 rodillos deslizantes → espacio libre axial excesivo
Todos los rodillos rodan → demasiado apretados
Ideal: 2–3 rodillos deslizantes → espacio libre óptimo
Rodamientos de rodillos cónicos
Rodamientos de rodillos cónicos de doble fila

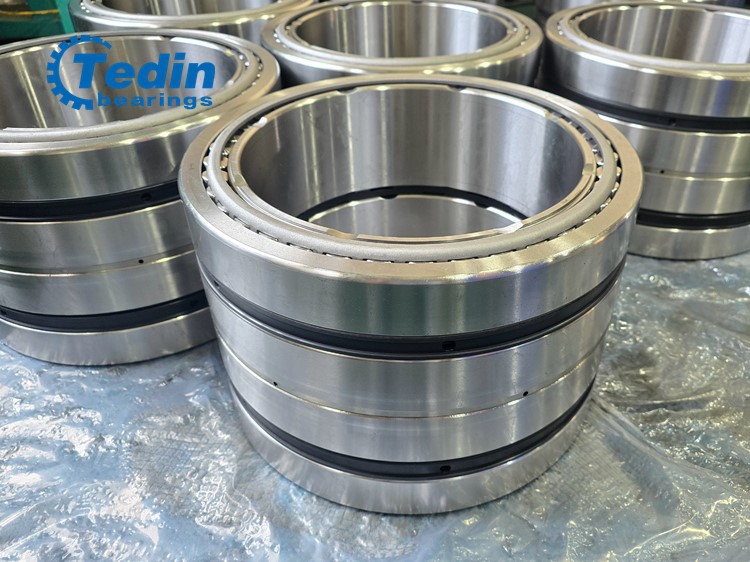

Rodamientos de rodillos cónicos de cuatro filas
Rodamiento de rodillo cónico de una sola fila
6. Consideraciones finales
Durante el ajuste, se deben usar múltiples métodos en conjunto para la verificación. Es esencial considerar los efectos de:
Temperatura de funcionamiento
Calidad de lubricación
Expansión térmica durante la operación
Después del ajuste, se recomienda una ejecución de prueba sin carga seguida de una inspección detallada y corrección final. La precisión en el ajuste de la autorización del rodamiento no solo extiende la vida útil, sino que también garantiza un rendimiento de maquinaria confiable y eficiente.
Conclusión
El aclaramiento del rodamiento es más que una especificación técnica: es un factor dinámico que da forma a la vida útil, el rendimiento y la seguridad de la maquinaria giratoria. Es esencial ya sea en husillos de alta velocidad o en equipos agrícolas de carga pesada, comprender y ajustar la autorización de manera adecuada. Los ingenieros y técnicos deben desarrollar una profunda familiaridad con las clasificaciones de autorización, la medición y las técnicas de ajuste para mantener el equipo en el máximo rendimiento.
